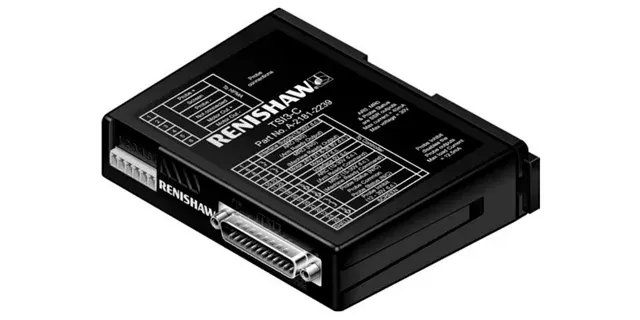

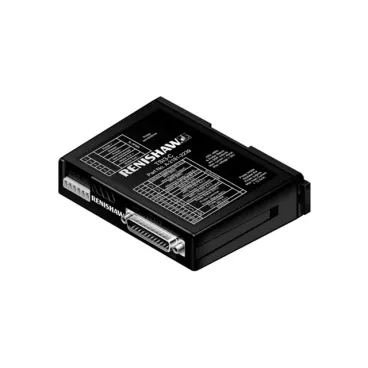

Renishaw TSI-3/3C

(1)

Артикул A-2181-0465 A-2181-2239

Renishaw TSI-3 и TSI-3C — интерфейсные блоки для систем измерения инструмента на станках с ЧПУ, используемые совместно с моторизованными измерительными рычагами серии HPMA и HPGA.

Устройства обеспечивают обработку и передачу сигналов между измерительным узлом и системой управления станка.

Интерфейсы применяются в проводных (hard-wired) системах и устанавливаются в шкаф управления станка.

Характеристики:

Производитель: RENISHAW

Заказать

Подробное описание
Доставка
Гарантия и возврат

Особенности и преимущества

Интерфейс ввода/вывода для систем Renishaw — работа с измерительными рычагами HPMA и HPGA.
Передача сигналов между системой измерения и ЧПУ — обработка статусов и команд управления.
Два варианта исполнения:TSI-3 — для систем с питанием +24 В DC, TSI-3C — для систем без стандартного питания +24 В, с SSR-выходами.
SSR-выходы (TSI-3C) — твердотельные реле с конфигурируемыми режимами NO/NC.
Фильтрация вибраций щупа — снижение ложных срабатываний при работе станка.
Монтаж на DIN-рейку — установка в шкаф управления станка.

Применение

Интерфейсы используются в составе систем наладки инструмента на токарных и шлифовальных станках с ЧПУ:

Передача сигналов от измерительного щупа в систему управления.
Контроль состояния системы (щуп, положение рычага).
Интеграция моторизованных измерительных систем Renishaw.

Технические характеристики

Параметр	Значение
Тип устройства	Интерфейс ввода/вывода
Совместимые системы	HPMA, HPGA
Тип передачи	Проводная (hard-wired)
Количество щупов	1
Питание интерфейса	18–30 В DC
Питание двигателя	24 В DC (± допуск)
Потребляемый ток	до ~100—140 мА (интерфейс)
Ток двигателя	до 2.5 А (кратковременно)
Выходные сигналы	Статус щупа, Machine Ready, Arm Ready
Тип выходов
— TSI-3: активные выходы (active high)
— TSI-3C: SSR (твердотельные реле)
Входные сигналы	Inhibit, команды Arm Ready и Machine Ready
Максимальный ток выходов (SSR)	до 40 мА
Максимальное напряжение выходов	до 30 В
Монтаж	DIN-рейка
Рабочая температура	+5...+60 °C
