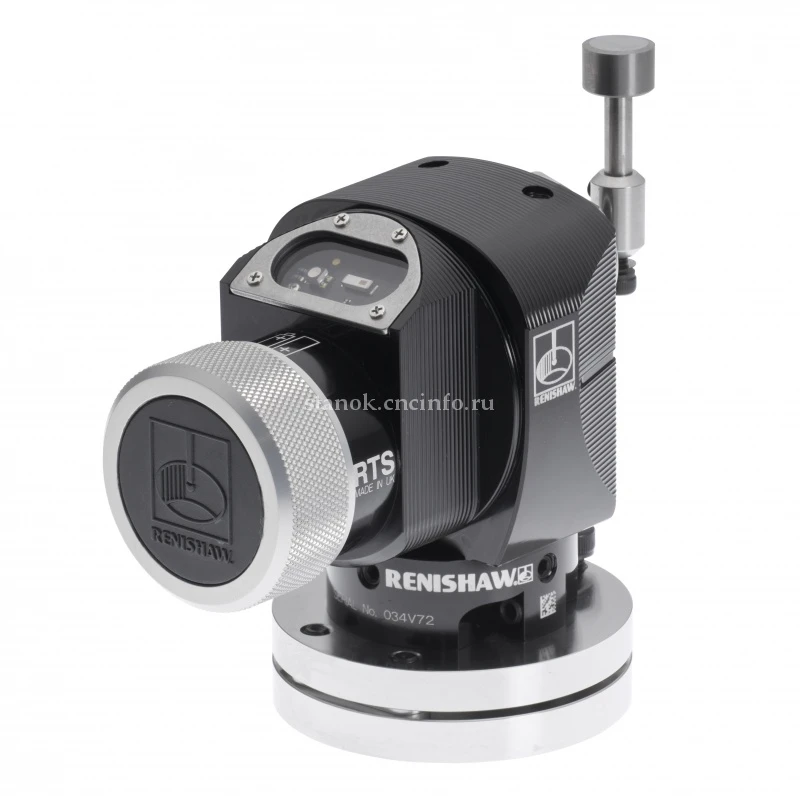

Датчик наладки инструмента RTS RENISHAW

(6)

Для средних и крупных станков.
Радиочастотная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для наладки ниструмента

Производитель: RENISHAW

для наладки инструмента

радио

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

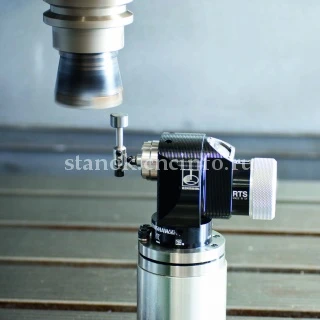

Устройство наладки инструмента RTS с передачей сигнала по радиоканалу предназначено для использования на обрабатывающих центрах любых габаритов, а также в тех случаях, когда трудно обеспечить прямую видимость между устройством наладки инструмента и интерфейсом.

Это устройство обеспечивает обнаружение неисправного инструмента и быстрое измерение длины и диаметра инструмента самых разных типов.

Устройство RTS принадлежит к серии нового поколения датчиков с передачей радиосигнала. Отсутствие кабелей позволяет использовать устройство RTS как отдельно, так и в составе системы с несколькими датчиками, что дает возможность решать широкий спектр задач.

Особенности и преимущества:

Испытанная на практике кинематическая конструкция.
Безопасная передача широкополосных сигналов по методу частотных скачков (технология FHSS).
Признанный во всём мире диапазон частот 2,4 ГГц – соответствует нормативным требованиям к радиосвязи на всех крупных рынках.
Беспроводная связь для беспрепятственного перемещения устройства и простоты монтажа.
Повторяемость 1,00 мкм (2σ).

Совместимые интерфейсы / устройства передачи сигналов – RMI-Q.

Развернуть

Свернуть

Основное назначение		Привязка инструмента на обрабатывающих центрах с ЧПУ
Способ передачи сигнала		Радиопередача по методу частотных скачков (технология FHSS) Диапазон радиочастот 2400 МГц – 2483,5 МГц
Совместимые интерфейсы		RMI-Q
Рабочий диапазон		До 15 м
Рекомендуемые щупы		Дисковый щуп (Карбид вольфрама, твердость по Роквеллу 75, шкала C) Квадратный щуп (Керамический наконечник, твердость по Роквеллу 75, шкала C)
Масса включая щуп с дисковым наконечником (с элементами питания)		870 г
Режимы включения/выключения		Включение по радиосигналу - Выключению по радиосигналу
Стандартное время работы элементов питания (2 литиевых тионил-хлоридных элемента AA 3,6 В)	В режиме ожидания	Не более 600 дней
	Непрерывно	Не более 1600 часов
Направление измерений		±X, ±Y, +Z
Односторонняя повторяемость		1,00 мкм (2σ)
Усилие срабатывания щупа		от 1,30 Н до 2,40 Н (от 130 гс до 245 гс) в зависимости от ориентации
Класс защиты		IPX8 (EN/IEC 60529)
Способы монтажа		Т-болт M12 (не входит в комплект поставки) Возможна дополнительная установка пальцев Spirol® для обеспечения повторяемости установки датчика при повторном монтаже
Рабочая температура		от +5 до +55 °C

Развернуть

Свернуть

RTS Проспект с техническими данными

Развернуть

Свернуть

Схема датчика
